一、路面結冰傳感器產品簡介

路面結冰傳感器又稱結冰在線監測傳感器，路面結冰傳感器是路面結冰傳感系統的重要部分，通過傳感器的來感知道路是否結冰、積水或積雪，能準確檢測出道路表面結冰、積雪和積水的厚度。冬季雨雪等天氣下，道路容易結冰，為行人行車造成各種各種潛在風險，甚至導致人身傷害事故，因此在一些重要路段進行積冰檢測是必要的，可以提醒道路維護部門及時采取措施，避免惡劣事故的發生。我司生產的積冰檢測傳感器采用微波電信號檢測技術，帶有溫度檢測及補償功能，安裝在合適路段，能實時檢測出積水、淋水、結冰及結冰厚度等狀態數據。

傳感器結構簡單，安裝方便，帶有RS485通訊接口，可用ModbusRTU協議通訊，也可設置為定時發出數據，滿足用戶通訊上的多樣需求。

二、路面結冰傳感器主要技術指標

(1)檢測分辨率：0.1mm

(2)結冰量程：0～10.00mm

(3)測量精度：0.1mm

(4)檢測狀態：干、雨、積水、冰、凍雨、結冰中、融化

(5)通訊方式：RS485

(6)工作電壓：5VDC

(7)工作溫度：-40℃～85℃

(8)功率：<0.5W

(9)防護等級：IP67

三、路面結冰傳感器主要特點

(1)能檢測積冰厚度、下雨、積水等多種狀態。

(2)具有溫度檢測傳感器。

(3)可定時主動傳出測量數據。

(4)每臺設備都有唯一的編號，通訊時要帶有此編號，適用構建大規模監測系統。

四、路面結冰傳感器適用范圍

冷卻塔、通信塔、電線塔、橋梁、海洋平臺及路面等需要檢測結冰情況的設備或建筑。

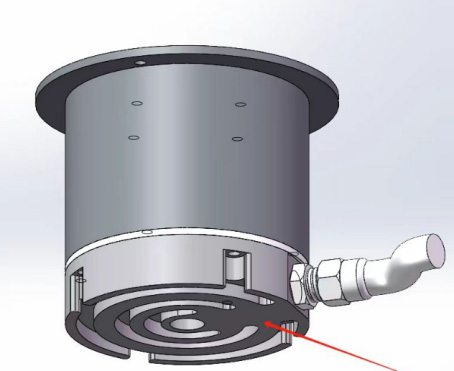

五、路面結冰傳感器結構尺寸圖

六、路面結冰傳感器安裝方法

1、安裝在需要檢測結冰的位置，表面探測天線裸漏在結冰點附近。

2、安裝時注意保護探測天線部分，防止磕碰。

七、路面結冰傳感器接線

本傳感器提供3左右8芯接線，接線方式如下:

線顏色	描述
紅	5V+ 供電電源 功率≥0.5W
黑	5V- 供電電源
藍	RS485-A 通訊
棕	RS485-B 通訊
黃、綠	12V+(接線時任選其中一根)
灰、白	12V-(接線時任選其中一根)

八、路面結冰傳感器通訊功能

1、使用RS485總線結構，串口波特率為9600,數據位8，停止位1，奇偶校驗位無。

2、通訊數據列表

(1)實時數據寄存器地址表(功能碼03),每個數據兩個字節，傳輸時數據低

位字節在前，高位字節在后

寄存器地址 描述 數據類型 單位

0 溫度 INT16 0.1℃

1 天氣狀態 UINT16 0-干

1-冰

2-雨

3-積水

4-融化中

5-結冰中

2 冰厚 UINT16 0.01mm

3-15 保留 UINT16

九、路面結冰傳感器使用注意

(1)用戶應在結冰季節來臨前檢查表面情況，防止被大塊的雜物覆蓋。

(2)每次上電后等待3分鐘后才能進入正常測量狀態。
